СЕТЧАТЫЕ НОЖИ ЭФФЕКТИВНО РАБОТАЮТ В ЗИМНИЙ И ЛЕТНИЙ ПЕРИОД
Для профилировочных работ по земляному полотну используют плоский или профильный грейдерный нож со сплошным лезвием различной толщины. Нож отвала автогрейдера, выполненный из шведской бористой стали BOROX 500, позволяет существенно повысить ресурс работы на сложных грунтах, при низких температурах окружающей среды, что особо важно для регионов Крайнего Севера.
Сетчатый нож (нож с перфорацией) — особенно эффективен, когда необходимо очистить дорожное покрытие от снега, льда и ледяного наката. Нож оставляет после себя «бороздки», которые удерживают гранитную крошку или песок снижая тем самым аварийность. Ножи обладают высокой степенью утилизации. Предусматривают систему быстросъемного крепления на клиньях.
МОНТАЖ
ТЕХНИКА
ПРИМЕНЕНИЕ
ПРЕИМУЩЕСТВА
ПРЕИМУЩЕСТВА
СЕТЧАТОГО / ПЕРФОРИРОВАННОГО
НОЖА ДЛЯ СПЕЦТЕХНИКИ
КАЧЕСТВО ОЧИСТКИ
ПОВЕРХНОСТИ
Поверхность после прохода ножа имеет частые бороздки, которые отлично сохраняют песок и другие средства для обработки дорог, чем значительно повышают безопасность движения. Меньшая площадь контакта ножа снижает повреждение асфальтового покрытия дороги.
МЕНЬШЕ ИЗНОС МАШИНЫ
ЭКОНОМИЯ ТОПЛИВА

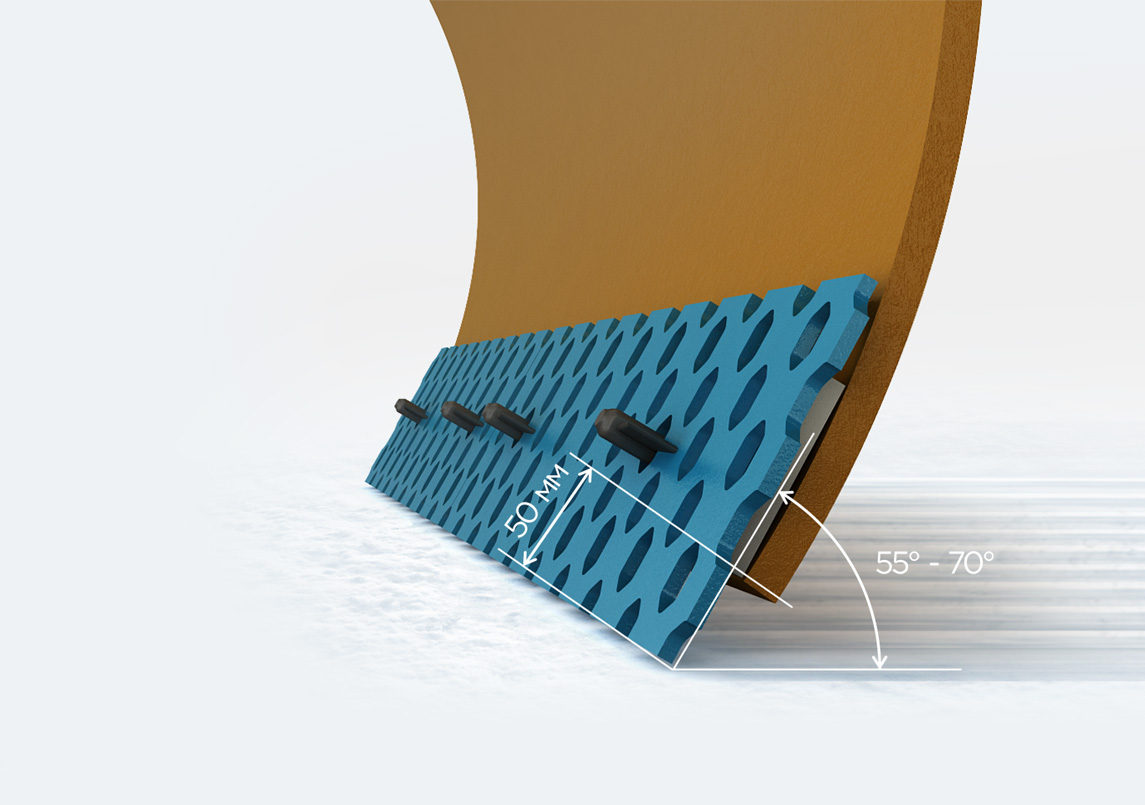

Система крепления ножей на клиньях позволяет производить их замену прямо на дороге при любых погодных условиях за несколько минут. Операторы так же отмечают, что управлять грейдером становится легче - этот эффект вызывается уменьшением давления отвала на грунт и меньшим усилием при срезании льда. Грейдер как бы "становится легче". Изменением угла отвала при работе можно произвести заточку ножей.
ПЕРФОРИРОВАННАЯ
ПОВЕРХНОСТЬ НОЖА

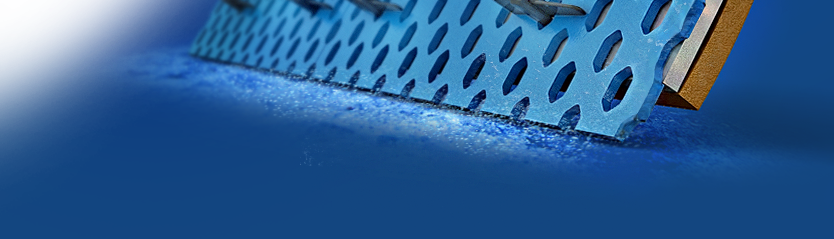

Сетчатый нож с «шахматным» расположением отверстий уменьшает почти в 2 раза площадь контакта с поверхностью. При износе ножа нижняя грань всегда имеет «зубчатую» форму. Это позволяет ножу легко срезать лёд и уплотнённый снег с поверхности дороги, не требуя большого усилия прижатия отвала к поверхности, что в свою очередь приводит к экономии топлива и уменьшает механический износ ходовой части грейдера.
ВЫСОКАЯ СТЕПЕНЬ
УТИЛИЗАЦИИ
По мере износа оператор передвигает ножи вниз, чем достигается утилизация плоскости ножа до 80 % (!), что в сочетании с высочайшей износоустойчивостью стали даёт превосходный срок службы ножей.
-40°C
НОЖИ ЭФФЕКТИВНО РАБОТАЮТ В ЗИМНИЙ ПЕРИОД ПРИ:
Стали марки BOROX специально разработаны для условий, в которых предъявляются особые требования к износостойкости — очистка дорог от снега и льда, защита рабочих органов машин, используемых в строительстве, горнодобывающей промышленности и др. Высокие эксплуатационные характеристики стали BOROX 500 являются следствием сочетания высокой твердости (500 НВ), прочности (предел прочности 1600 МПа) и высокой ударной вязкости. (KCU= 45−50 Дж/см) Именно высокое значение ударной вязкости, снижающееся незначительно вплоть до температуры -40 С°, позволяет ножам BOROX воспринимать высокие динамические нагрузки и работать в условиях крайнего севера. Такие уникальные свойства достигается за счет создания мелкозернистой структуры металла, однородности химического состава и легирования специальными элементами.
500HB
1600МПА
45-50 ДЖ/СМ
ТВЕРДОСТЬ
ПРОЧНОСТЬ
УДАРНАЯ ВЯЗКОСТЬ
ПРИМЕНЕНИЕ
НОЖЕЙ
В РАЗНЫХ УСЛОВИЯХ
ЗИМА
ЛЕТО
Применение сетчатых ножей на работах по содержанию автодорог в зимний период позволяет резко сократить аварийность и повысить безопасность дорожного движения.
Водители отмечают, что курсовая устойчивость автомобиля на зимней дороге, очищенной ножами с перфорацией, значительно повышается. Это явление получило название «УПРАВЛЯЕМЫЙ НАКАТ»
Нож с перфорацией легко профилирует дорожное полотно, взрезая уплотнённую ледяную поверхность, убирая эффект «стиральной доски» и колейность.
Эксперты подчеркивают, что во многих европейских странах автотрассы с низкой интенсивностью движения уже долгие годы содержатся под снежным накатом. В скандинавских странах такой метод содержания предусмотрен законодательством. При этом обязательным является наличие шипованных колес у автотранспортных средств и использование цепей противоскольжения для большегрузного транспорта. На особо опасных участках, обработанных гранитной крошкой, эффект предсказуемости в управлении транспортом сохраняется очень долго за счёт удержания крошки в бороздках.
Сетчатый нож легко взрезает укатанную уплотнённую поверхность и за счёт своей ячеистой структуры образует бороздки. Наряду с этим, для повышения коэффициента сцепления проезжая часть обрабатывается комбинированными противогололёдными материалами (соль, природный песок или отсев дробления). Максимальная разрешенная скорость движения на таких участках федеральных трасс снижается относительно скорости, установленной ПДД, на 10 — 20 км/час.
Уникальные свойства стали позволяют работать на любых, самых сложных грунтах.
Особую неприятность водителям и дорожникам создаёт эффект «стиральной доски» на грунтовой дороге в летний период эксплуатации. Отвал грейдера, оборудованный сетчатыми ножами, легко профилирует любую укатанную грунтовку. При этом усилие на рабочем органе в два раза ниже, чем при работе обычными сплошными ножами, за счёт чего снижается общий износ машины и экономится топливо.
Даже монолитные включения, укатанные в грунт, не смогут сломать нож из сверхпрочной стали BOROX 500.
-40°C
КАК ЭТО ВСЕ РАБОТАЕТ:
перемычки сетчатого ножа работают как
сверхпрочные резцы, легко взрезая
укатанную и бугристую поверхность;
1
благодаря шахматному расположению отверстий, по мере износа ПОСТОЯННО формируется новая линия
резцов;
2
за счёт того, что ножи можно переставлять на новые ряды отверстий, достигается высокая степень утилизации перфорированных ножей;
3
Ножи можно переставлять на новые ряды отверстий
Перемычки сетчатого ножа
Шахматное расположение отверстий
ПЕРЕУСТАНОВКА
НОЖЕЙ НА ОТВАЛЕ
ТЕХНИКА
ИСПОЛЬЗУЮЩАЯ СЕТЧАТЫЕ НОЖИ

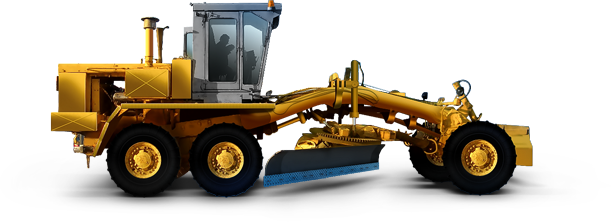

АВТОГРЕЙДЕРЫ ОТЕЧЕСТВЕННЫЕ
ДЛИНА, ММ
ШИРИНА, ММ
ТОЛЩИНА, ММ
ШАГ ОТВЕРСТИЙ, ММ
1820
2030
240
240
10
10
140/280

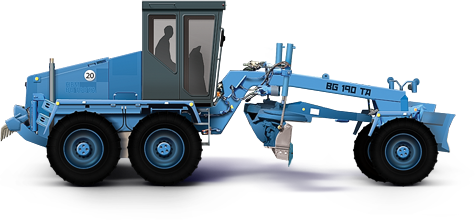

АВТОГРЕЙДЕРЫ ИМПОРТНЫЕ
ДЛИНА, ММ
ШИРИНА, ММ
ТОЛЩИНА, ММ
ШАГ ОТВЕРСТИЙ, ММ
1220
1525
240 | 300
240 | 300
10
10
152,5/305

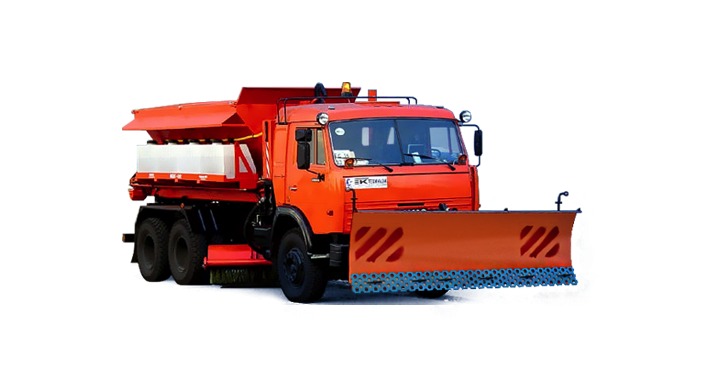

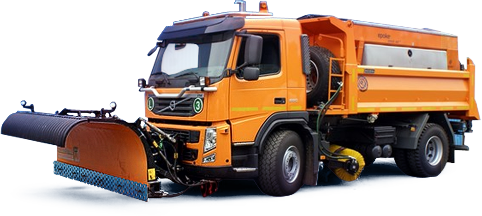

КОММУНАЛЬНО-УБОРОЧНЫЕ МАШИНЫ
ОТЕЧЕСТВЕННЫЕ И ИМПОРТНЫЕ

ДЛИНА, ММ
ШИРИНА, ММ
ТОЛЩИНА, ММ
ШАГ ОТВЕРСТИЙ, ММ
610
1220
240 | 300
240 | 300
10
10
152,5/280
1525
180 | 240| 300
10

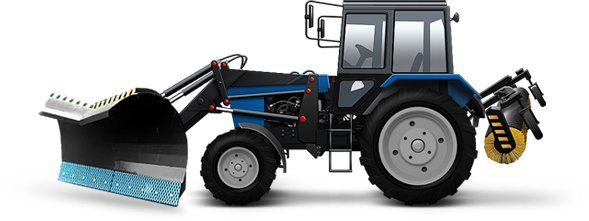

НАВЕСНОЕ СНЕГОУБОРОЧНОЕ ОБОРУДОВАНИЕ
ДЛИНА, ММ
ШИРИНА, ММ
ТОЛЩИНА, ММ
ШАГ ОТВЕРСТИЙ, ММ
610
1220
240 | 300
240 | 300
10
10
152,5/280
1525
180 | 240| 300
10
ГАЛЕРЕЯ
ВАРИАНТЫ УСТАНОВКИ СЕТЧАТЫХ НОЖЕЙ
НА ОТВАЛ СПЕЦТЕХНИКИ:
ФОТО
ВИДЕО
МОНТАЖ
ВАРИАНТЫ УСТАНОВКИ СЕТЧАТЫХ НОЖЕЙ
НА ОТВАЛ СПЕЦТЕХНИКИ:
-40°C
УСТАНОВКА
ПЕРФОРИРОВАННЫХ
НОЖЕЙ ПРИ ПОМОЩИ БОЛТОВ

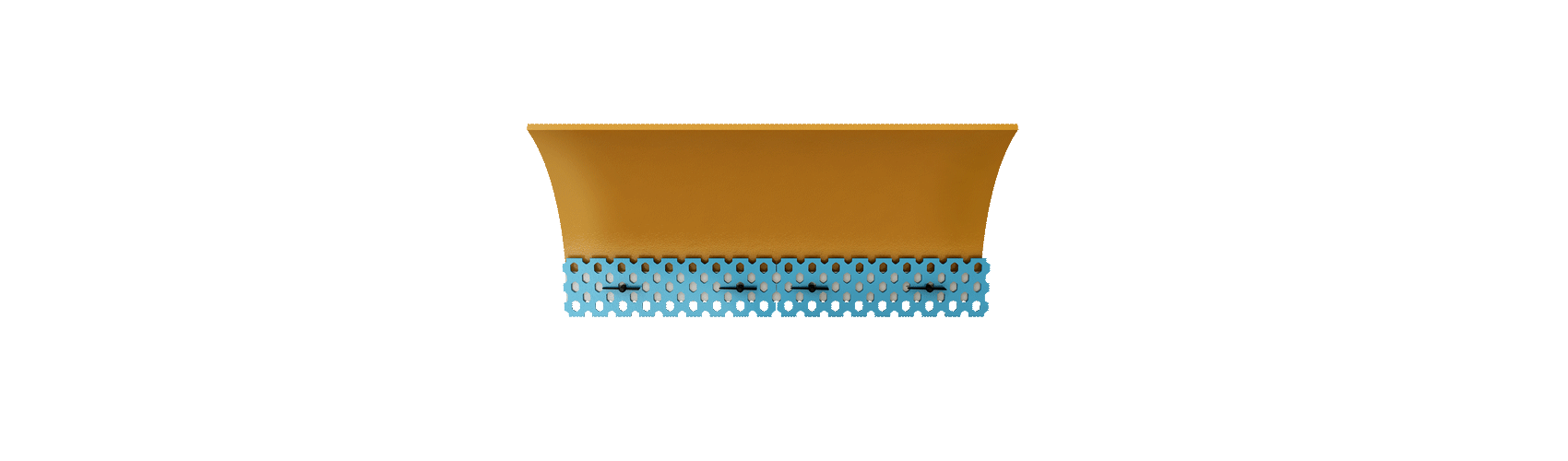

Наиболее простой и всем знакомый способ крепления перфорированных ножей к отвалу — это напрямую при помощи обычных болтов.

Данный способ подходит для установки ножей на любые отечественные грейдеры (ДЗ-143/180/122, ГС-14.02 и т. д.) Ячеистая структура имеет шаг по отверстиям кратный 280 мм, что соответствует шагу отверстий в самом отвале.
1

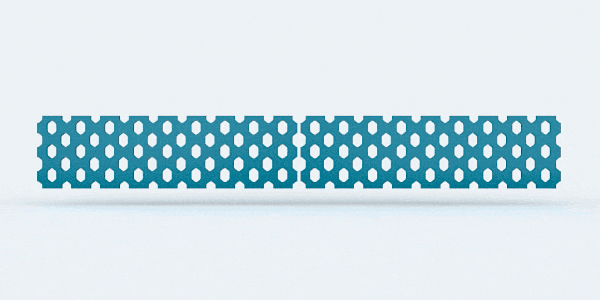

Два ножа с такими размерами полностью закрывают отвал вышеуказанных грейдеров. Казалось бы всё просто и удобно. Но минус этого способа (через болты) — иногда приходится потрудиться и даже задействовать резак, чтобы открутить окислившиеся и забитые грязью болты. И времени на это уходит не мало.
X2
BOROX 500 PERFO
1820x240x10 mm
-40°C
УСТАНОВКА ПЕРФОРИРОВАННЫХ
НОЖЕЙ НОЖЕЙ ЧЕРЕЗ
АДАПТЕРНЫЕ ПЛИТЫ

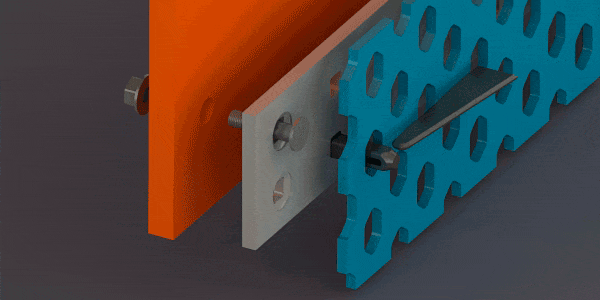

Второй, более современный и рациональный способ — установка перфорированных ножей через адаптерные плиты. Так называемое «быстросъёмное клиновое соединение». Суть его проста, но требует некоторых дополнительных денежных вложений, которые впоследствии с лихвой окупаются.
2
Затем в квадратные отверстия в адаптерной плите вставляются специальные болты с прорезью под клин. Стопорная планка с тыльной стороны плиты фиксирует данный болт. На подготовленную плиту одеваются ножи.
X2
на отечественных грейдерах
280 mm
На отвал (уже любого автогрейдера — не зависимо от производителя) устанавливаются 2 адаптерные плиты (их длина варьируется от ширины отвала). Шаг крепления плиты к отвалу может быть двух вариантов:
Мы поставляем универсальные адаптеры, на которые могут устанавливаться и ножи Российского производства со стандартным шагом отверстий 280 мм.
на импортных грейдерах
280 mm
СИСТЕМА БЫСТРОСЪЁМНОГО
МОНТАЖА НОЖЕЙ НА ОТВАЛЫ
(НА КЛИНЬЯХ)
ЗАКАЗ
ЗАКАЗ СЕТЧАТЫХ НОЖЕЙ
Шаг между отверстиями 280 мм, для отвалов Российских машин (ДЗ-143, ДЗ-180, ДЗ-122, ГС-14.02. ДЗ-98 (нового образца), и пр.)
Шаг между отверстиями 305 мм, для отвалов импортных машин, так же возможна установка на Российские машины через адаптерные плиты
